Você olha a traseira da interface, encontra duas saídas P10 e pensa: “é só ligar as caixas”. Quase. O conector precisa encaixar, mas o tipo de sinal também precisa combinar. Um P10 usado para fone pode transportar dois canais; outro, aparentemente igual, pode levar apenas um canal balanceado.
Para ligar monitores de áudio à interface, comece por três perguntas: quais são as saídas de linha, quais entradas existem nas caixas e quantos caminhos de áudio você precisa montar? Depois vem o cabo. Ele não precisa ganhar uma discussão sobre timbre; precisa fazer a ligação certa.
Este guia trata da conexão e do ajuste inicial. Para pesquisar os equipamentos, consulte os guias de interfaces de áudio para home studio e de monitores de áudio.
Primeiro, identifique as saídas de linha e os canais L/R
Procure no manual nomes como Line Out, Monitor Out, Main Out, L/R ou Outputs 1–2. Não deduza a função apenas pelo tamanho do encaixe. Na Scarlett 2i2 de 4ª geração, por exemplo, as duas saídas traseiras são de linha, balanceadas em TRS de 6,35 mm, e seu nível é controlado pelo botão Output. A documentação da Focusrite distingue essas conexões da saída de fone.
Com duas caixas ativas independentes, a ideia é manter o percurso organizado: L para a caixa esquerda e R para a direita, considerando a posição de quem escuta. Uma saída mono balanceada não entrega a imagem estéreo inteira por um único cabo.
Caixas ativas têm amplificação própria. Caixas passivas precisam de um amplificador entre a saída de linha e os alto-falantes; a interface não fornece essa potência. A diferença aparece no exemplo de ligação da Focusrite. Se o seu conjunto tem uma caixa principal que alimenta a segunda, siga o esquema específico do fabricante: o cabo entre as duas pode ter outra função.

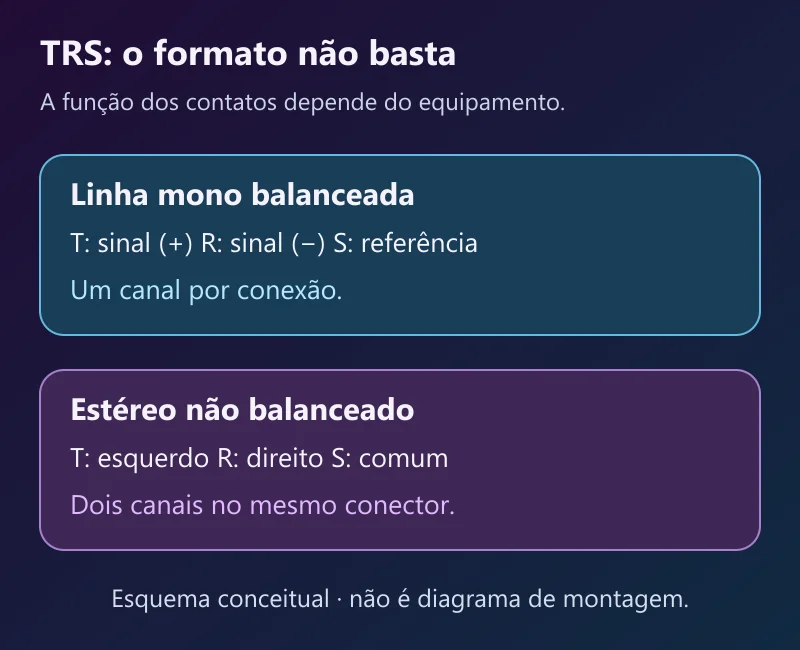

TRS balanceado não é sinônimo de estéreo
TRS significa ponta, anel e corpo do conector. Esses três contatos podem atender a um canal mono balanceado ou a uma ligação estéreo não balanceada, conforme o equipamento. A explicação da Hosa ajuda a separar as duas aplicações.
Na saída de linha balanceada, os condutores trabalham juntos para transportar um canal e permitir a rejeição de interferência na entrada apropriada. Na saída estéreo de fone, há canais esquerdo e direito no mesmo conector. Portanto, um adaptador que encaixa não garante que os sinais estejam sendo interpretados corretamente.
Esquema: Geek Musical
Quando saída e entrada permitem ligação balanceada, escolha um cabo adequado para preservá-la. Se uma ponta usa RCA, o trecho é não balanceado; acrescentar um XLR ou TRS na outra ponta não transforma o conjunto em balanceado. Confira as portas, não apenas o anúncio do cabo. Veja os critérios de conexão da Hosa.
Qual ligação combina com seus monitores?
| Saída da interface | Entrada da caixa | Caminho a conferir | Quantidade para L e R |
|---|---|---|---|
| P10 TRS de linha balanceada | P10 TRS balanceada | TRS–TRS por canal | Dois cabos individuais |
| P10 TRS de linha balanceada | XLR balanceada | TRS–XLR macho por canal | Dois cabos individuais |
| Saída que aceita TS não balanceado | RCA | TS–RCA por canal | Dois caminhos; podem vir em um conjunto duplo |
O XLR precisa ter o sexo correto. Para entrar em uma tomada XLR fêmea da caixa, a ponta do cabo deve ser macho. Não confunda esse cabo com um TRS–XLR fêmea voltado a outra ligação.
Também confirme no manual da interface se a saída admite conexão não balanceada por TS. Na 2i2 de 4ª geração, isso é previsto, embora a Focusrite recomende ligação balanceada quando possível. Essa compatibilidade não deve ser transferida automaticamente a qualquer interface.
Meça o percurso real, incluindo curvas e folga para movimentar os equipamentos. Um cabo curto demais puxa o conector; um comprimento desnecessário ocupa espaço. Para outras aplicações de P10, veja o guia de cabos P10.
Top 3 cabos por tipo de conexão
As opções abaixo resolvem três ligações diferentes. A ordem segue o percurso: TRS–TRS, TRS–XLR e, quando necessário, RCA. Não é uma disputa em que o terceiro colocado faz o primeiro soar melhor.
1. Hosa CSS-103: TRS nas duas pontas
O CSS-103 é um cabo individual com TRS de 6,35 mm nas duas pontas. A série é destinada à interconexão de equipamentos com tomadas balanceadas, conforme a ficha da Hosa. O modelo de 3 pés, aproximadamente 0,91 m, consta no catálogo de comprimentos.
Ele é uma opção para saída TRS e entrada TRS próximas, desde que a medida alcance a instalação. Para duas caixas independentes, conte dois cabos desse tipo. A oferta corresponde à unidade CSS-103 reta, não a um par nem às versões com sufixos R ou RR.
| Loja | Oferta |
|---|---|
 Amazon | Ver preço |
2. Hosa STX-110M: TRS para XLR macho
O STX-110M atende à saída balanceada P10 TRS e à entrada XLR fêmea da caixa. A linha STX-100M usa XLR macho, e o catálogo identifica o STX-110M com 10 pés, aproximadamente 3,05 m.
É um cabo individual: uma unidade por canal. A letra M importa; a versão F tem outra ponta XLR. Confira também o espaço disponível atrás da caixa e o percurso, pois um cabo de três metros não é necessário em toda mesa.
| Loja | Oferta |
|---|---|
| Amazon | Ver preço |
3. Hosa CPR-202: dois TS para dois RCA
O CPR-202 de 2 m reúne dois caminhos, com duas pontas TS de 6,35 mm e duas RCA. A Hosa descreve a série CPR-200 para interligação estéreo não balanceada; o código e a medida aparecem no catálogo.

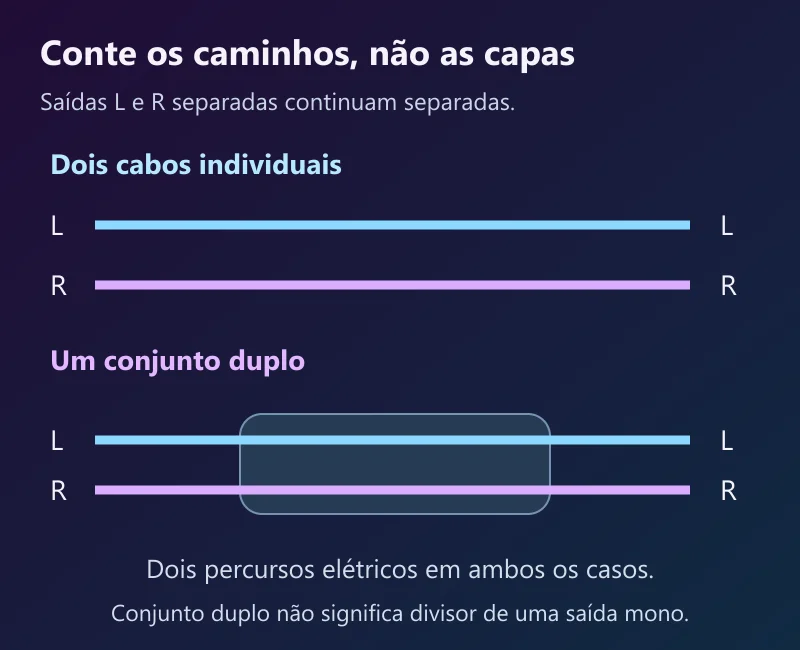

Considere-o quando o destino é RCA e a saída da interface aceita TS não balanceado. Ele não preserva uma ligação balanceada. Diferentemente dos dois modelos anteriores, o conjunto já tem dois caminhos: mantenha a identificação de L e R em ambas as pontas. Não é um divisor de uma única saída mono.
| Loja | Oferta |
|---|---|
| Amazon | Ver preço |
Esquema: Geek Musical
Faça a conexão e o ajuste inicial
- Reduza os volumes e desligue os equipamentos antes de conectar. Confira a alimentação correta de cada caixa no respectivo manual.
- Ligue cada saída ao canal correspondente. Evite combinar entradas da mesma caixa sem previsão do fabricante. Nos Yamaha HS5, HS7 e HS8, por exemplo, XLR e P10 não devem ser usados simultaneamente.
- Selecione a interface no computador ou na DAW e confirme o par de reprodução. Ter áudio nos fones de outro aparelho não confirma o roteamento das saídas de linha.
- Ligue a fonte de áudio antes dos monitores e aumente o nível aos poucos, seguindo o ajuste inicial do fabricante. Ao desligar, comece pelos monitores. O manual Yamaha HS detalha essa sequência.
- Confira esquerda e direita separadamente, depois ouça o conjunto em volume confortável. Use o controle de saída apropriado; o ganho de uma entrada de microfone não substitui esse controle.
Não copie uma posição de volume como regra universal. A sensibilidade das caixas, o nível da interface e a distância de escuta participam do resultado. A proposta aqui é começar baixo, conferir cada caminho e ajustar com intenção.
Se só uma caixa toca ou o áudio parece estranho
Antes de comprar outro cabo, anote o sintoma: um lado está mudo, os dois recebem o mesmo sinal ou falta conteúdo? Confira seleção de saída, panorama e conexões L/R. A configuração de áudio pode exigir habilitar o par correto no programa, como mostra o guia da Focusrite.
Um cabo Y que duplica um sinal não faz o mesmo trabalho de um cabo que separa os canais de uma saída estéreo. A Hosa distingue esses percursos; escolher pela aparência pode deixar você perseguindo um problema que nasceu na ligação.
Se houver ruído, revise o tipo de conexão e o estado dos cabos. A ligação balanceada ajuda contra interferências captadas no percurso, mas não promete corrigir qualquer defeito. Se a dúvida é atraso ao tocar ou ouvir o retorno, consulte o guia de latência e monitoração: é outra etapa do caminho do áudio.
Perguntas frequentes
Preciso de um cabo ou dois?
Para saídas L/R separadas, são dois caminhos. CSS-103 e STX-110M são individuais; o CPR-202 reúne dois caminhos em um conjunto. Confira o conteúdo da embalagem, não apenas a foto.
Posso usar um cabo de guitarra?
Um cabo TS faz uma ligação não balanceada. Pode ser aceito em determinadas conexões, mas não substitui o TRS quando a intenção é manter o percurso balanceado. Confira os dois equipamentos.
RCA é sempre um problema?
Não. É uma conexão não balanceada prevista em muitos equipamentos. Avalie compatibilidade, percurso e ruído no conjunto; não compre um adaptador esperando que ele mude o tipo elétrico da ligação.
O cabo precisa custar mais que a interface?
O critério útil é outro: conectores corretos, construção adequada, comprimento necessário e quantidade de caminhos. Resolva essas quatro questões antes de comparar promessas de timbre.
